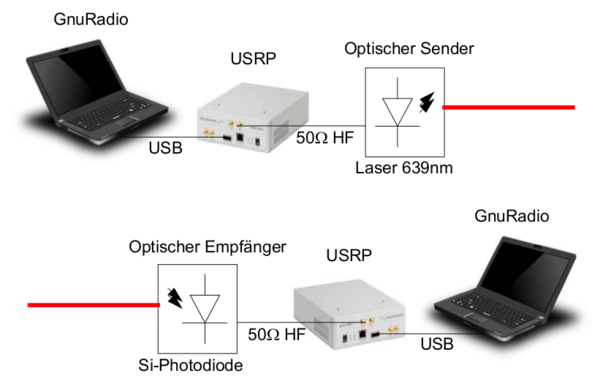

Ziel dieses Projekts ist ein optischer Transceiver (Sender und Empfänger) für eine Kommunikation über geringe Distanzen. Die Übertragung erfolgt dabei ohne Glasfaser (free space optic).
Anwendung: z.B. als opt. Front-End für SDR und GNURadio
Anforderungen:
Sender
- Geeignet für Laserdioden kleiner Leistung (Popt < 5mW), Wellenlänge: 639nm
- Einstellbarer Vorstrom für eine Modulation im linearen Bereich der Diodenkennlinie (2 ... 50mA)
- Vorstrom/Sendeleistung geregelt, entweder manuell oder über Rücklichtdiode
- Erweiterung: PID-Regelstrecke mittels Arduino
- Einstellbarer Modulationsstrom (1 ... 20mA)
- Modulierbar im Bereich DC ... 10MHz analog oder digital
- Signaleingang max. 1Vss, oder 10dBm an 50Ohm, symmetrisch (differentiell) oder asymmetrsich
- Lasermodul aktiv gekühlt über Peltier-Element
- Überwachung aller Parameter mit Arduino:
- Laser Vor- und Modulationsstrom, Sendeleistung, Lasertemperatur, Peltier-Strom
Empfänger
- Transimpedanzverstärker, Gain ca. 1KOhm
- Austauschbare Fotodioden
- 50 Ohm Ausgang
Entwurf des Empfängers
