PSK-31 Modem

Simulation der kompletten Übertragungsstrecke

Durch Hinzufügen von Rauschen, kann untersucht werden, ab welchem Signal/Rauschverhältnis Bitfehler auftreten. In Kombination mit dem SSB TX/RX entsteht eine voll funktionsfähige HF-Übertragungsstrecke. Hier ein Beispiel für ein generiertes Sendesignal (Quasizufallsfolge PRBS11) mit künstlich hinzugefügtem Rauschen zur Simulation des Übertragungskanals. Der Signal zu Rauschabstand beträgt hier -6dB, die dabei gemessene Bitfehlerrate beträgt 1E-2. Erstaunlich, dass dennoch eine Übertragung möglich ist:

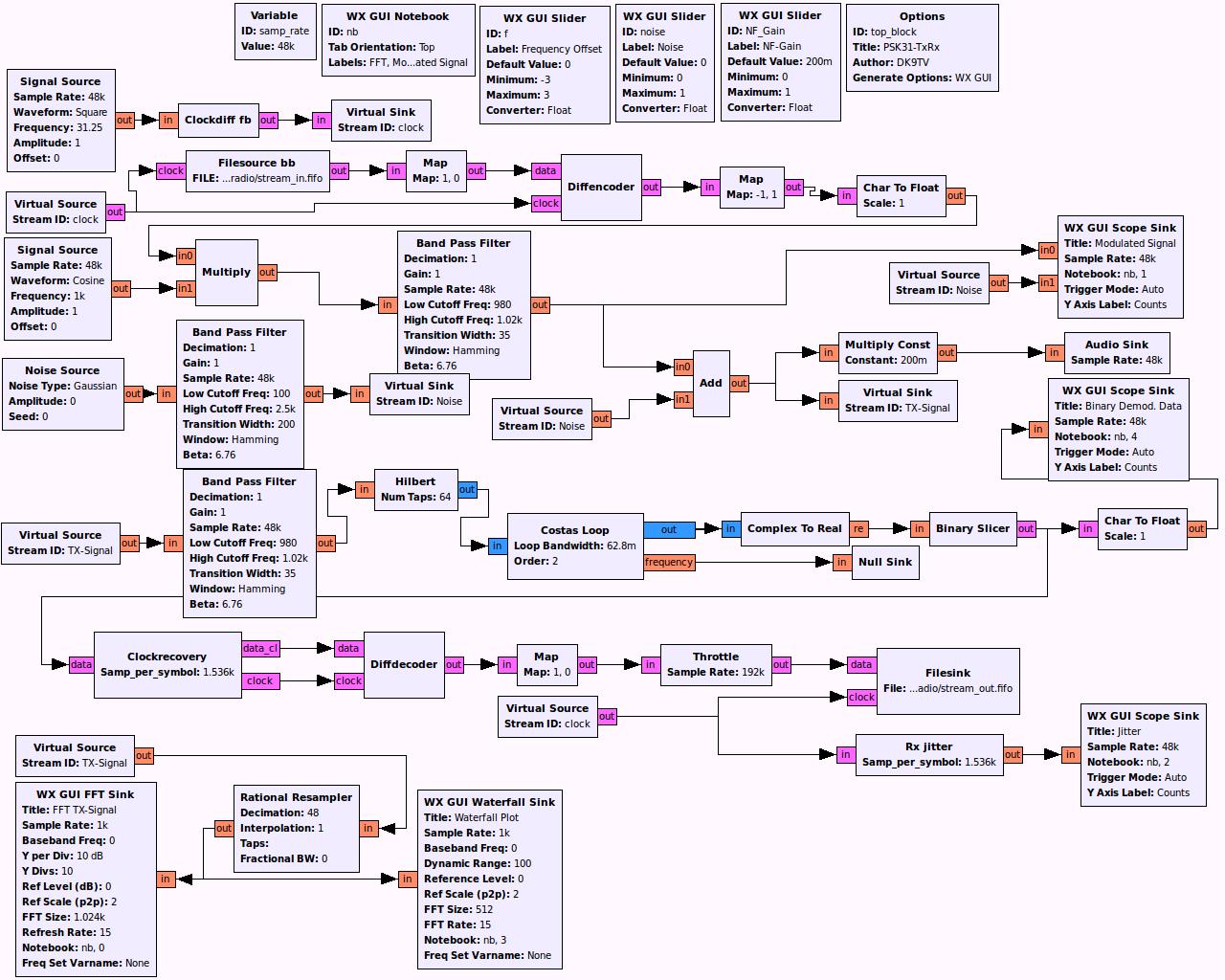

Implementierung mit GnuRadio:
