Lautsprecherweiche in SPICE

Beispiel in File weiche.cir:

*Lautsprecherweiche

*Verstärkerausgang
VIN 0 1 AC 1
ROUT 1 2 1

*Tiefpass für Tieftöner
L1 2 3 1.43m
RT 3 0 8

*Hochpass für Hochtöner
C1 2 4 17.7u
RH 4 0 8

*Simulationsanweisung
*Wechselstromanalyse im Frequenzberich 10Hz ... 20KHz
.AC DEC 100 10 20000

.END

Aufruf des Simulators:
ngspice weiche.cir
ngspice -> run

ngspice -> plot vdb(3) vdb(4)

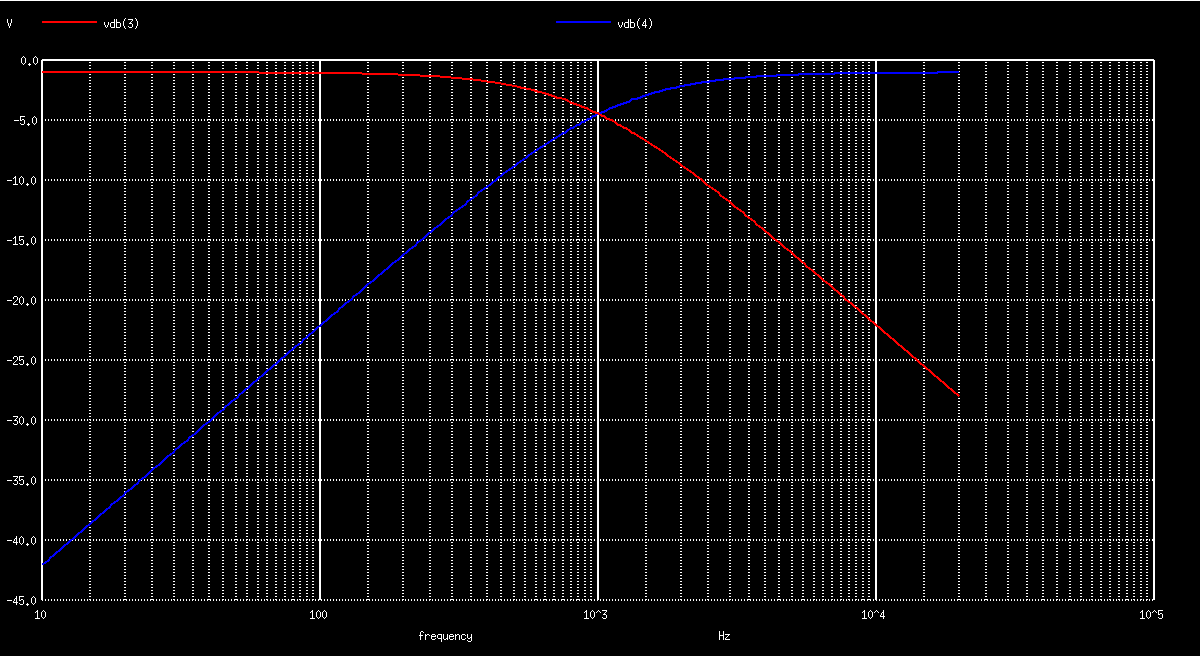

Betrag der Übertragungsfunktion:

ngspice -> plot ph(v(3))*360/(2pi) ph(v(4))*360/(2pi)+360

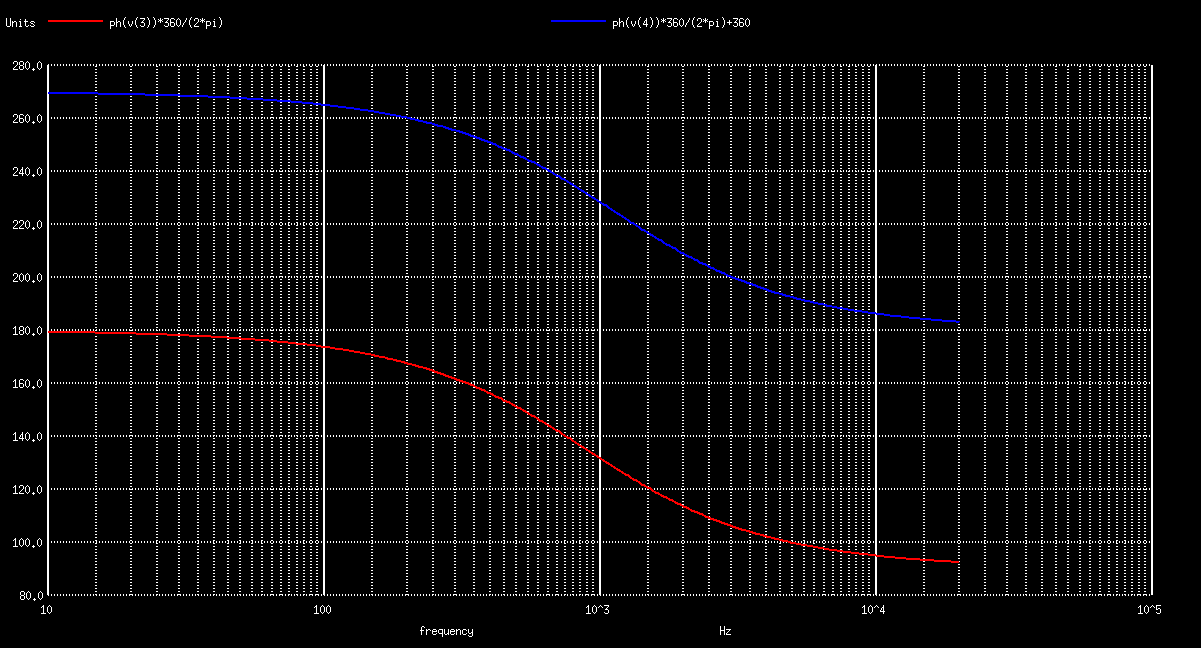

Phase der Übertragungsfunktion:
